Kā keramikas konveijera spriegotājs samazina lentes nodilumu un pagarina konveijera darbības laiku lieljaudas operācijās?

Kāpēc tradicionālie konveijera spriegotāji nedarbojas abrazīvās slodzēs?

Konveijera spriegotāji ir visizplatītākie rotējošie komponenti jebkurā beztaras materiālu apstrādes sistēmā. Viens sauszemes konveijers visā garumā var pārvadāt tūkstošiem veltņu, no kuriem katrs atbalsta lenti un tās kravu, nepārtraukti griežoties. Kad šie veltņi pasliktinās, sekas sniedzas daudz tālāk par pašu spriegotāju. Siksnas novirze, palielināta berze, materiāla izšļakstīšanās, struktūras nogurums un neplānotas izslēgšanas seko secīgi, un katrs noārdīšanās posms paātrina nākamo.

Priekšlaicīgas tukšgaitas atteices cēlonis abrazīvos lietojumos ir mehāniska nodiluma un vides ietekmes kombinācija. Tērauda tukšgaitas korpusi, pat tie, kuriem ir aizsargpārklājumi, pakāpeniski zaudē materiālu, jo cietās daļiņas, piemēram, ogles, rūda, klinkers un izdedži, izkļūst pāri to virsmām. Tā kā apvalks nodilst nevienmērīgi, tam var veidoties asa mala, kas darbojas kā asmens pret jostas apakšējo vāku. Tiklīdz sākas lentes bojājumi, sanācijas izmaksas strauji pieaug, un konveijera pieejamība cieš.

Trīs tukšgaitas degradācijas režīmi skarbos apstākļos

• Abrazīvā apvalka nodilums:Cietās minerālu daļiņas, kas atrodas starp siksnu un spriegojuma virsmu, darbojas kā slīpēšanas līdzeklis, pakāpeniski retinot veltņa sienu un radot virsmas nelīdzenumus, kas pārnes spriegumu uz lenti.
• Kodīgs uzbrukums:Skābs vai sārmains mitrums, kas izplatīts ogļu pārkraušanā, mēslojuma ražošanā un piekrastes ostu operācijās, korodē tērauda virsmas, paātrinot materiāla zudumu un vājinot struktūras integritāti.
• Gultņu piesārņojums:Putekļu iekļūšana caur neatbilstošām blīvēm izraisa smērvielas noārdīšanos, gultņu aizķeršanos un pilnīgu tukšgaitas sviras atteici. Satverts spriegotājs vairs negriežas, kļūstot par stacionāru nodiluma punktu, kas ātri sabojā siksnu.

Katrs atteices režīms apvieno citus. Korodēta virsma ir vairāk pakļauta abrazīviem zudumiem. Nodiluša virsma rada vairāk putekļu, kas iefiltrējas gultņos. Satverts gultnis pārvērš spriegotāju no atbalsta elementa par destruktīvu šķērsli. Lai pārtrauktu šo ciklu, ir nepieciešams materiāls risinājums, kas vienlaikus risina visus trīs vektorus, nevis uzskata tos par atsevišķām uzturēšanas problēmām.

Slēptās izmaksas par jostas bojājumiem

Inženieri bieži vērtē tukšgaitas kā patērējamo izmaksu līniju, taču patiesais ekonomiskais svars ir saistīts ar siksnu. Konveijera lente ir viena no lielākajām lielapjoma pārkraušanas sistēmām, un tās nomaiņai ir nepieciešams ilgāks dīkstāves laiks, smags celšanas aprīkojums un kvalificēts savienošanas darbs. Kad nodilušam spriegojuma apvalkam veidojas asa mala, tas ar paātrinātu ātrumu noņem jostas pārsega materiālu. Iegūtais jostas bojājums ir reti redzams, līdz pārsegs ir pietiekami bojāts, lai atklātu karkasu.

Lielas tonnāžas operācijās siksna, kas citādi kalpotu desmit gadus, var sabojāties uz pusi mazāk laika, ja netiek kontrolēts dīkstāves izraisītais nodilums. Tāpēc spriegojuma izvēle jāuzskata par siksnu aizsardzības lēmumu, nevis vienkārši lēmumu par veltņa iegādi. Katra spriegotāja virsmas stāvoklis pārvadāšanas laikā tieši ietekmē siksnas kalpošanas laiku.

Slodzes sadalījums un rullīšu ģeometrija

Tukšgaitas kļūme nav tikai materiālu jautājums. Siles ģeometrija, atstatums un izlīdzinājums nosaka, kā slodze tiek sadalīta pa lenti un cik lielu kontaktspiedienu piedzīvo katrs veltnis. Ja spriegotāji ir izvietoti pārāk plaši vai kad veltnis atrodas zemāk par saviem kaimiņiem, siksna ievelkas spraugā, palielinot lokālo spriegumu un paātrinot gan siksnas, gan skartā veltņa nodilumu.

• Pareizais siles leņķis:Siles leņķa saskaņošana ar materiāla atslodzes leņķi novērš kravas pārvietošanos un samazina malu slodzi uz ārējiem veltņiem.
• Vienmērīgs veltņa augstums:Veltnis, kas atrodas pat dažus milimetrus zemu, kļūst par nodiluma fokusa punktu, absorbējot nesamērīgu slodzi no jostas.
• Pareiza atstarpe:Pārnēsāšanas spriegojuma atstatumam ir jāņem vērā jostas svars, materiāla svars un noliekšanās robeža, kas nodrošina jostu pieļaujamā sprieguma robežvērtībā.
• Izlīdzināšanas disciplīna:Konveijera rāmis, kas nav kvadrātveida, liek lentei slīdēt pret tukšgaitas atlokiem, radot berzi un priekšlaicīgu bojājumu abās pusēs.

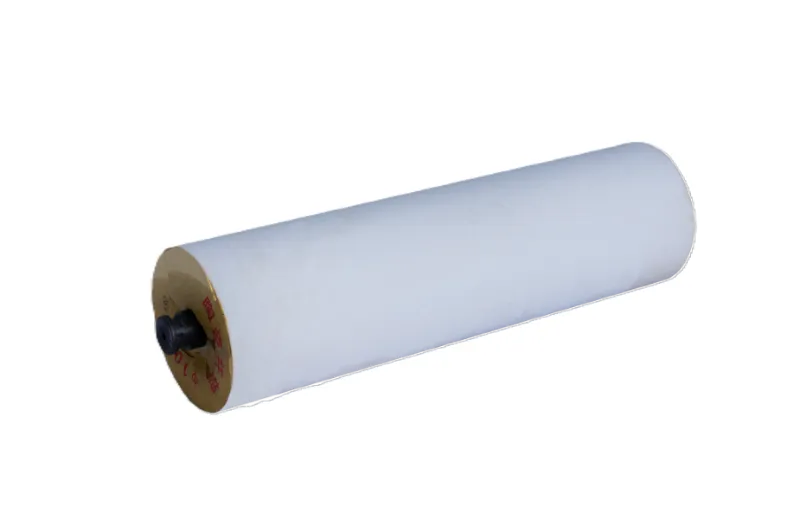

Kas padara keramikas konveijera spriegotājus izturīgus pret nodilumu un koroziju?

Keramikas tukšgaitas čaulas ir izgatavotas no alumīnija oksīda, materiāla, kura cietība tuvojas dimanta cietībai pēc Mosa skalas. Keramika tiek veidota, saķepinot augstā temperatūrā, veidojot blīvu, neporainu virsmu, kas ir izturīga gan pret mehānisku noberšanos, gan ķīmisku iedarbību. Atšķirībā no tērauda, ​​kura aizsardzībai tiek izmantoti virsmas pārklājumi, keramikas veltņa nodilumizturība ir raksturīga tā masīvajam materiālam, tāpēc to nevar noskrāpēt līdz mīkstākai pamatnei.

Materiālu īpašības, kas nosaka veiktspēju

Iepriekšējā tabulā ir uzsvērta būtiska atšķirība. Keramika ne tikai pārspēj tēraudu vienā dimensijā. Tas nodrošina cietības, ķīmiskās inerces un virsmas gluduma kombināciju, kurai vienlaikus neatbilst neviena metāla vai polimēra alternatīva. Keramikas virsma veido arī stabilu oksīda plēvi, kas novērš materiāla saķeri, tāpēc lipīga vai mitra krava neuzkrājas uz rullīša virsmas un neizmet lentu no izlīdzināšanas.

Virsmas inženierija un materiālu izlaišana

Adhēzija ir nenovērtēts dīkstāves kļūmes cēlonis. Lietojot mālu, slapju ogļu vai minerālu koncentrātus, materiāls var pieķerties tērauda rullīšu virsmām, veidojot kunkuļainu slāni, kas maina spriegotāja efektīvo diametru. Veltnis ar izveidojušos gabalu griežas nevienmērīgi, izraisa siksnas vibrāciju un var piespiest siksnu virzīties uz vienu pusi. Operatori bieži reaģē, palielinot sasprindzinājumu vai pielāgojot treniņu tukšgaitas, kas maskē simptomu, nevis novērš to.

Pulēta keramikas apvalka zemā virsmas enerģija krasi samazina šo saķeri. Materiāls, kas citādi pielīp pie tērauda virsmas, nokrīt gravitācijas un jostas dabiskās locīšanas ietekmē. Laika gaitā tas nozīmē mazāk manuālu tīrīšanas darbību, konsekventāku siksnas izsekošanu un mazāku piedziņas jaudas patēriņu, jo siksna netiek pacelta virs uzkrātajiem gružiem.

Keramisko veltņu gultņu un blīvējumu dizains

Keramikas apvalks ir tikpat labs kā gultņu komplekts tajā. Augstas kvalitātes keramikas rullīšos tiek izmantoti precīzi apstrādāti gultņu korpusi, labirinta blīves un dažos konstrukcijās vairāki blīvēšanas posmi, lai novērstu putekļus un saglabātu taukus. Gultņa dobums parasti ir piepildīts ar augstas kvalitātes litija vai sintētisko smērvielu, kas izvēlēta darba temperatūras diapazonam.

• Labirinta blīvējums:Bezkontakta blīvējuma ceļi veido līkumotu ceļu, kas bloķē putekļu daļiņas, vienlaikus ļaujot vārpstai brīvi griezties.
• Lūpu blīvējuma dublējums:Sekundārais kontakta blīvējums nodrošina galīgo barjeru īpaši putekļainos apstākļos.
• Tauku noturība:Pareizi iepakoti gultņi uztur smērvielas plēvi, kas novērš metāla saskari ar metālu un siltuma uzkrāšanos.
• Vārpstas materiāls:Koroziju izturīgs vārpstas tērauds novērš vārpstas rūsēšanu un ieķeršanos gultņa urbumā.

Kā keramikas spriegotājus salīdzina ar tērauda un kompozītmateriālu alternatīvām?

Lai izvēlētos tukšgaitas materiālu, ir jāsabalansē vairāki veiktspējas kritēriji ar konkrētajām lietojumprogrammas prasībām. Tālāk sniegtais salīdzinājums balstās uz lauka novērojumiem, kas gūti, veicot lielas slodzes ieguves, cementa un ostu apstrādes darbus, kur dīkstāves uzticamība tieši ietekmē sistēmas pieejamību un apkopes darba slodzi.

Kalpošanas laiks un jostas aizsardzības salīdzinājums

Dati sniedz konsekventu stāstu dažādās nozarēs. Cementa ražošanas līnijās keramikas rullīšu kalpošanas laiks ir līdz 80 000 stundām, kas ir aptuveni četras līdz piecas reizes ilgāks par parastajiem tērauda veltņiem. Piekrastes ostās keramikas izturība pret koroziju nozīmē, ka veltņiem nav nepieciešami aizsargpārklājumi, kas galu galā sabojātos. Darbojoties ar oglēm, samazinātā saķere nodrošina pareizu siksnu izsekošanu bez pastāvīgas operatora iejaukšanās.

Troksnis, vibrācija un enerģijas patēriņš

Dīkstāves specifikācijās bieži vien netiek ņemts vērā troksnis un vibrācija, tomēr tie ir uzticami sistēmas stāvokļa rādītāji. Nolietots tērauda spriegotājs ar neregulāru virsmu rada vibrāciju, kas izplatās pa lenti un nonāk konveijera konstrukcijā. Šī vibrācija atslābina stiprinājumus, nogurdina šuves un palielina gultņu bojājumu biežumu blakus esošajos veltņos. Tas arī rada neērtu un potenciāli bīstamu darba vidi.

Keramikas rullīši darbojas gludāk, jo to virsmas saglabā izmēru stabilas visā to kalpošanas laikā. Izmērītais trokšņa samazinājums par aptuveni 15 decibeliem salīdzinājumā ar tērauda veltņiem ir ievērojams slēgtās pārsūtīšanas stacijās un tuneļos, kur skaņas līmenis var pārsniegt drošas iedarbības robežas. Zemāka vibrācija nozīmē arī zemāku rites pretestību, kas nozīmē samazinātu piedziņas jaudas pieprasījumu gara konveijera garumā.

Kur katrs materiāls uzvar

• Keramika:Augstas nobrāzuma nesošās darbības, korozīvā vide, augstas temperatūras zonas un lietojumi ar materiāla saķeres problēmām.
• Tērauds:Primārās ietekmes zonas, zema nodiluma serviss un situācijas, kad zemākās sākotnējās izmaksas ir dominējošais kritērijs.
• Polimērs:Viegla transportēšana, mērena nodilums un lietojumi, kur mazs svars un klusa darbība ir svarīgāka par termisko pretestību.
• Gumijas disks:Iekraušanas vietas un pārsūtīšanas teknes, kur trieciena absorbcija ir galvenā prasība.

Kad jūsu sistēmai būtu jānorāda keramikas konveijera spriegotājs?

Keramikas spriegotāji nav universāli aizstājēji katram veltnim katrā konveijerā. Tie nodrošina vislielāko vērtību, ja darbības vide rada apstākļus, kas strauji degradē tradicionālos komponentus. Tālāk minētie kritēriji palīdz noteikt, vai keramika ir atbilstošā specifikācija noteiktai pozīcijai konveijera līnijā.

Augstas prioritātes lietojumprogrammas keramikas dīkstāvēm

1. Augstas nodilumizturības materiāli:Akmeņogles, dzelzsrūda, vara koncentrāts, klinkers, izdedži un būvju nojaukšanas atkritumi satur asas, cietas daļiņas, kas noslīpē tērauda virsmas.
2. Kodīga vide:Mēslojuma rūpnīcas, hlora-sārmu iekārtas, piekrastes ostas un visas darbības, kurās mitrums pārnes skābus vai sārmainus savienojumus uz konveijera konstrukciju.
3. Augstas temperatūras pakalpojums:Koksēšanas rūpnīcas, aglomerācijas iekārtas un cementa krāsns padeves līnijas, kurās transportētais materiāls saglabā atlikušo siltumu, kas noārda polimēru vai pārklātus veltņus.
4. Materiāla uzkrāšanās problēmas:Lipīga vai mitra krava, kas pielīp pie tērauda rullīšiem, izraisot siksnas novirzi un paaugstinātas piedziņas jaudas prasības.
5. Attālās vai grūti pieejamas instalācijas:Sauszemes konveijeri, kas šķērso reljefu, kur apkope ir ierobežota un detaļu nomaiņa ir dārga darba stundās.

Kur keramika var nebūt pirmā izvēle

• Primārās ietekmes zonas:Laukumam tieši zem teknes izplūdes ir nepieciešami triecienu absorbējoši veltņi. Pēc tam, kad materiāla straume ir nosēdusies uz lentes, ir jāuzstāda keramikas spriegotāji.
• Vieglas tīrības lietojumi:Sausu, neabrazīvu materiālu pārvadāšanai kontrolētā vidē standarta tērauda vai polimēru spriegotāji var nodrošināt atbilstošu veiktspēju ar zemākām sākotnējām izmaksām.
• Sistēmas ar nopietnām jostas izsekošanas problēmām:Lai gan keramikas spriegotāji samazina ar saķeri saistītu novirzi, tie neizlabo struktūras izlīdzināšanas problēmas. Prioritāte ir rāmja kvadrātveida risināšana un dīkstāves izvietošanas apmācība.
• Ekstrēma trieciena slodze:Darbībām, kurās uz pārvadāšanas gājiena regulāri nokrīt lieli gabaliņi, ir nepieciešami triecienizturīgi veltņi, nevis cieti keramikas apvalki.

Operācijām, kas ietilpst augstas prioritātes kategorijās, norādot aKeramikas konveijera dīkstāveir mērķtiecīgs inženierijas lēmums, nevis augstākās kvalitātes jauninājums, kas tiek piemērots nešķirojot. Pareizā pieeja ir konveijera nodiluma profila kartēšana un keramikas rullīšu uzstādīšana vietās, kur nobrāzums, korozija vai adhēzija ir vissmagākā.

Specifikācijas robežas aprēķināšana

Praktiska metode, kā izlemt, kur izmantot keramiku, ir sadalīt konveijeru zonās, pamatojoties uz iedarbību. Iekraušanas zona tiek apstrādāta atsevišķi un norādīta ar triecienrullīšiem. Pirmie piecdesmit metri lejpus iekraušanas parasti tiek pakļauti vislielākajam nobrāzumam, jo ​​materiāls joprojām nosēdās un smalkās daļiņas joprojām izplatās gaisā. Vidējā nodilums ir vienmērīgs. Izlādes un atpakaļgaitas laikā ir savi atšķirīgi nodiluma modeļi.

Keramikas veltņi nodrošina vislielāko atdevi zonās, kur abrazīvs nodilums ir nepārtraukts un kur jostas bojājumu remonts būtu visdārgākais. Daudzās instalācijās vislabāk darbojas hibrīda pieeja: triecienrullīši iekraušanas punktā, keramikas rullīši cauri liela nodiluma pārnēsāšanas sekcijām un standarta veltņi atpakaļgaitā, kur slodze ir viegla un nobrāzums ir minimāls. Šī zonēšanas stratēģija nodrošina veiktspējas priekšrocības, nepārspīlējot visu konveijeru.

Kā uzturēt keramikas spriegotājus, lai nodrošinātu maksimālu kalpošanas laiku?

Keramikas spriegotājiem nepieciešama retāka iejaukšanās nekā tērauda veltņiem, taču tiem nav nepieciešama apkope. Strukturēta pārbaudes programma nodrošina, ka keramikas tehnoloģijas priekšrocības tiek pilnībā izmantotas komponenta kalpošanas laikā, un tā uztver reto bojājumu, pirms tā sabojā siksnu.

Regulāras pārbaudes kontrolsaraksts

• Vizuāla rotācijas pārbaude:Pārliecinieties, vai katrs spriegotājs griežas brīvi ar roku vai ar pārnēsājamu rotācijas instrumentu. Keramikas veltnis, kas ir pārstājis griezties, nolietosies vienā pusē un zaudēs savas veiktspējas priekšrocības.
• Virsmas stāvokļa novērtējums:Pārbaudiet, vai keramikas apvalkā nav skaidas, plaisas vai glazūras zuduma. Nelieli virsmas nelīdzenumi var būt pieņemami, bet dziļas plaisas, kas atklāj vārpstu, ir jānomaina.
• Plombas integritātes pārbaude:Keramikas spriegotāji izmanto labirinta vai lūpu blīves, lai aizsargātu gultņus. Pārbaudiet, vai ap gala vāciņiem nav smērvielas noplūdes vai putekļu iekļūšanas, kas norāda uz blīvējuma degradāciju.
• Jostas izsekošanas novērojums:Pārraugiet jostas stāvokli, izmantojot keramiskās spriegošanas daļas. Izsekošanas maiņa var norādīt uz aizķertu veltni vai materiāla iekraušanas modeļa izmaiņām.
• Stiprinājuma griezes momenta pārbaude:Pārbaudiet, vai kronšteinu skrūves un rāmja savienojumi paliek cieši pievilkti. Vibrācija laika gaitā var atslābināt stiprinājumus pat tad, ja veltņi ir veseli.

Tīrīšanas un apstrādes vadlīnijas

Gludā keramikas virsma dabiski izlej lielāko daļu materiāla, bet lipīgos gadījumos var būt nepieciešama periodiska tīrīšana. Ūdens, vēlams mīkstināts, ir pietiekams, lai noņemtu uzkrāto materiālu. Neizmantojiet mazgāšanas līdzekļus vai abrazīvus tīrīšanas līdzekļus, jo tie var atstāt atlikumus, kas veicina saķeri un var uzbrukt blīvējuma materiāliem.

Rīkojoties ar keramikas spriegotājiem uzstādīšanas vai nomaiņas laikā, izvairieties no keramiskās virsmas atsitīšanas pret cietiem priekšmetiem. Materiāls ir ciets, bet nav triecienizturīgs. Nokritusi tukšgaita var ieplaisāt pat tad, ja bojājums nav uzreiz redzams, un saplaisājusi čaula var pēkšņi sabojāties, kad tā ir pakļauta slodzei. Glabājiet rezerves veltņus uz polsterētām plauktiem un transportējiet tos oriģinālajā iepakojumā, kad vien iespējams.

Gultņu eļļošanas prakse

Lielākajai daļai keramikas spriegotāju tiek piegādāti gultņi, kas ir noslēgti uz mūžu, kas nozīmē, ka nav nepieciešama lauka eļļošana. Tomēr augstas temperatūras vai liela ātruma lietojumos dažos dizainparaugos ir smērvielas, kas nodrošina periodisku atkārtotu eļļošanu. Ja ir norādīta atkārtota eļļošana, izmantojiet tikai ražotāja ieteikto smērvielu. Nesaderīgu smērvielu sajaukšana var izraisīt smērvielas sadalīšanos, izraisot gultņu aizķeršanos.

Kāda uzstādīšanas un nodošanas ekspluatācijā prakse aizsargā keramikas veltņus?

Pat labākais rullītis nedarbosies, ja tas ir nepareizi uzstādīts. Keramikas tukšgaitas sviras ir precīzas sastāvdaļas, un to montāžas, izlīdzināšanas un nodošanas ekspluatācijā veids nosaka, vai tie nodrošina pilnu kalpošanas laiku vai arī priekšlaicīgi sabojājas tādu iemeslu dēļ, no kuriem iespējams izvairīties.

Izlīdzināšanas un atstarpes pamati

• Rāmja taisnums:Pirms veltņu uzstādīšanas pārbaudiet, vai konveijera rāmis ir kvadrātveida un līdzens. Rāmis, kas nav kvadrātveida, liek siksnai slīdēt pret spriegojuma atlokiem, radot berzi abās pusēs.
• Ruļļa augstuma konsistence:Izmantojiet virknes līniju vai lāzera nivelieri, lai pārliecinātos, ka visi sekcijā esošie veltņi atrodas vienā augstumā. Zems veltnis kļūst par nodiluma fokusa punktu.
• Pareiza kronšteina orientācija:Uzstādiet kronšteinus tā, lai veltnis atrastos taisni teknē, negriežoties. Sagriezts veltnis izraisa nevienmērīgu siksnas kontaktu un paātrinātu nodilumu.
• Pareiza atstarpe:Ievērojiet siksnas platuma un materiāla slodzes inženierijas atstatumu grafiku. Nepalieliniet atstarpi, lai samazinātu komponentu skaitu.

Ekspluatācijas pārbaudes pēc uzstādīšanas

1. Manuāla rotācijas pārbaude:Pirms konveijera iedarbināšanas ar roku pagrieziet katru tikko uzstādīto veltni. Jebkurš veltnis, kas negriežas brīvi, ir jāizpēta un jālabo.
2. Jostas izsekošanas skrējiens:Iztukšojiet konveijeru un novērojiet lentes izsekošanu caur jaunajām veltņu sekcijām. Pirms materiāla iekraušanas veiciet treniņu spriegotāju pielāgojumus.
3. Ielādēta izmēģinājuma versija:Pakāpeniski ievadiet materiālu un uzraugiet siksnas stāvokli, motora strāvu un jebkādu neparastu troksni no jaunajām veltņu pozīcijām.
4. Termiskā pārbaude:Pēc vairāku stundu darbības pārbaudiet, vai gultņu korpusi nav pārāk karsti. Silti gultņi norāda uz eļļošanas vai izlīdzināšanas problēmu.
5. Dokumentācija:Pierakstiet uzstādīšanas datumu, pozīciju un veltņa veidu, lai varētu sistemātiski pārvaldīt pārbaudes intervālus un nomaiņas plānošanu.

Pareizi nodots konveijers ar keramikas rullīšiem pareizajās pozīcijās darbosies klusāk, labāk sliedē un prasīs mazāk iejaukšanās nekā konveijers, kas pilnībā aprīkots ar tērauda veltņiem. Uzstādīšanas fāzē šī uzticamība tiek nodrošināta vai tiek izniekota. Ieguldot laiku izlīdzināšanā un pārbaudē nodošanas ekspluatācijā laikā, tas atmaksājas, pateicoties stabilas darbības gadiem.

Bieži uzdotie jautājumi
