Pārkraujot beztaras materiālus, uzmanību piesaista pati konveijera lente. Tas ir redzams, dārgs un acīmredzami ļoti svarīgs darbībai. Tomēr komponenti, kas atbalsta lenti — konveijera rullīšu komplekti, kas katru dienu iztur tūkstošiem tonnu materiālu slodzi — nosaka lentes kalpošanas laiku tiešāk nekā jebkurš cits faktors. Nepareizi noregulēts vai satverts konveijera nesošais veltnis rada nodiluma punktu, kas noberž lentes pārsegu, rada siltumu, palielina enerģijas patēriņu un galu galā izraisa priekšlaicīgu lentes nomaiņu, kas izmaksā desmitiem tūkstošu dolāru.

Konveijera pārnēsāšanas veltnisražotāji ir reaģējuši ar specializētu dizainu, kas risina specifiskas darbības problēmas: materiālu uzkrāšanās, jostas izsekošana, triecienizturība un vides korozija. Starp šiem specializētajiem variantiem spirālveida spriegotājs, paralēlās ķemmes spriegotājs, apgrieztais V tipa spriegotājs un keramikas konveijera spriegotājs kalpo atšķirīgiem lietojumiem. Šiem konveijera rullīšu tipiem ir kopīgi ražošanas elementi — augstfrekvences metinātas caurules, augsta blīvuma neilona blīves, gultņi un apaļais tērauds, taču tie atšķiras pēc virsmas konfigurācijas un funkcionālās optimizācijas.

Kāpēc konveijera pārnēsāšanas veltņa izvēlei ir nozīme

Konveijera sistēma ir tikpat uzticama kā tās nesošais rullīšu vilciens. Konveijera nesošais veltnis atbalsta lenti un materiāla slodzi, vienlaikus saglabājot pareizu lentes izlīdzināšanu. Ja veltnis sabojājas, sekas kaskādes:

• Lentas bojājumi: satverts konveijera nesošais veltnis kļūst par nekustīgu abrazīvu virsmu, iegriežot rievu kustīgajā lentes pārsegā.
• Palielināta pretestība: Nerotējošie vai augstas pretestības veltņi palielina piedziņas motora jaudas patēriņu
• Materiāla izšļakstīšanās: nepareizi novietoti rullīši ļauj nepareizi izsekot jostai, izgāzt materiālu no sistēmas sāniem
• Strukturālais spriegums: nevienmērīga rullīšu pretestība rada siksnas spriegojuma svārstības, kas noslogo salaidumus un piedziņu

Tālāk aprakstītie specializētie konveijera rullīšu modeļi attiecas uz konkrētiem atteices režīmiem, kas ir izplatīti konkrētās nozarēs un lietojumos.

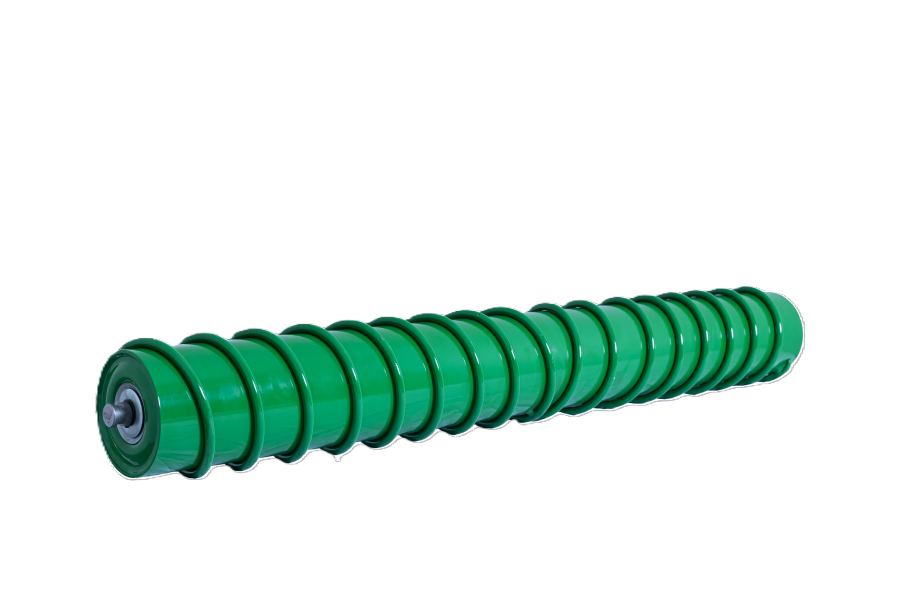

Spiral Idler: pašattīrīšanās lipīgajiem materiāliem

Spirālveida spriegotājs ir konveijera pārnēsāšanas veltņa variants, kas paredzēts lietojumiem, kur materiāla pārnešana pielīp pie lentes virsmas. Izgatavots no augstfrekvences metinātām caurulēm, augsta blīvuma neilona blīvēm, spirālveida atsperēm, gultņiem un apaļa tērauda, ​​spirālveida spriegotājam ir spirālveida virsmas konfigurācija.

Darbības princips

Kad josta iet pāri spirālveida spriegotājam, spirālveida raksts rada diferenciālus kontaktpunktus, kas pārtrauc virsmas spraigumu starp jostu un pielipušo materiālu. Lipīgās nogulsnes — māls, mitras smiltis, drupināta rūda ar mitrumu — izdalās no lentes virsmas, nevis uzkrājas uz konveijera nesošā veltņa.

Galvenās lietojumprogrammas

• Minerālmateriālu un smilšu apstrāde
• Mālu un minerālu apstrāde
• Ogļu sagatavošanas iekārtas
• Jebkura lente, kas pārvadā lipīgus vai augsta mitruma materiālus

Spirālveida dizains samazina nepieciešamību pēc atsevišķiem lentes skrāpjiem un tīrīšanas līdzekļiem, kuriem pašiem ir nepieciešama apkope un regulēšana. Operatoriem, kas meklē konveijera nesošo veltni ar pasīvo pašattīrīšanās spēju, spirālveida spriegotājs nodrošina bezapkopes risinājumu.

Paralēlā ķemmes spriegotājs: atgriešanās jostas tīrīšana ar pašattīrošo struktūru

Paralēlā ķemmes tukšgaita ir viena veidakonveijera pārnēsāšanas veltnisīpaši konfigurēts atgriešanas siksnu lietojumiem. Tas ir izgatavots no augstfrekvences metinātām caurulēm, augsta blīvuma neilona blīvēm, ķemmes formas gumijas gredzeniem, starplikām, gultņiem un apaļa tērauda.

Atgriešanās jostas funkcija

Konveijera sistēmas atgriešanās pusē — lentes daļā, kas pārvietojas tukšā zem pārvadāšanas gājiena — var uzkrāties materiālu pārnešana, nokrītot pa atpakaļceļu un radot problēmas ar uzkopšanu. Paralēlās ķemmes veltnis ir konveijera nesošais veltnis, kas paredzēts atgriešanas lentu nostiprināšanai, vienlaikus nodrošinot aktīvu tīrīšanas darbību.

Pašattīrīšanās īpašības

Ķemmes formas gumijas gredzeni rada mehānisku tīrīšanas darbību uz jostas virsmas. Atgriešanas lentei ejot pāri šim konveijera nesošo veltnim, pielipušais materiāls tiek izkustināts un nokrīt, nevis kopā ar lenti virzās uz astes skriemeli. Galvenie veiktspējas atribūti ietver:

• Zems trokšņa līmenis: ķemmes dizains samazina kontakta troksni salīdzinājumā ar cietas virsmas rullīšiem
• Bieza cauruļu siena: uzlabota konstrukcijas izturība atgriešanas pusē
• Elastīga rotācija: zema rites pretestība samazina jaudas zudumus
• Zema pretestība: samazināta gultņu pretestība salīdzinājumā ar parastajiem atpakaļgaitas spriegotājiem

Iekārtām, kas cīnās ar materiālu pārnešanu pa konveijera atgriešanas ceļiem, paralēlās ķemmes spriegotājs piedāvā pasīvu tīrīšanas risinājumu, kam nav nepieciešama ārēja barošana vai vadības sistēmas.

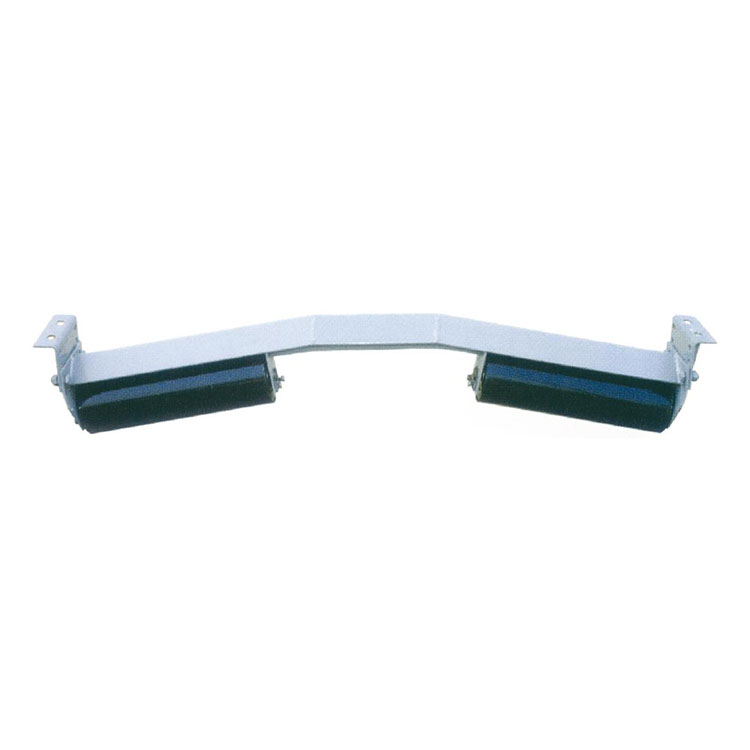

Apgrieztā V tipa tukšgaita: jostas slāpēšana un izsekošana

Apgrieztais V tipa spriegotājs ir konveijera nesošais veltnis, ko galvenokārt izmanto, lai fiksētu atgriešanas lentes leņķa maiņu lentes konveijera sistēmās. Tās galvenā funkcija ir jostas slāpēšana — neļaujot jostai lidot uz augšu un skrāpēt konstrukcijas detaļas.

Jostas slāpēšanas funkcija

Uz gariem konveijeriem, īpaši ar slīpām sekcijām vai lielu lentes ātrumu, atgriešanas lente var pacelties no spriegojuma rullīšiem siksnas spriegojuma dinamikas vai gaisa ievilkšanas dēļ. Josta, kas lido uz augšu, saskaras ar konstrukciju tēraudu — šķērssijām, stringiem, celiņiem —, izraisot pārsega nobrāzumus un iespējamus jostas malu bojājumus.

Šī konveijera nesošā veltņa apgrieztā V konfigurācija veido profilu, kas uztver lenti un notur to, saglabājot pastāvīgu kontaktu, vienlaikus ļaujot brīvi griezties. Atšķirībā no plakanās atgriešanās spriegotājiem, kas nodrošina vertikālu siksnas kustību, apgrieztā V forma fiziski ierobežo jostas stāvokli.

Blīvējums un vides aizsardzība

Abos šī konveijera nesošā veltņa galos ir labirinta blīvējuma konstrukcijas, kas apvienotas ar divpusējiem noslēgtiem gultņiem. Šī divu barjeru sistēma nodrošina:

• Aizsardzība pret putekļiem: labirinta blīves novērš sīku daļiņu iekļūšanu
• Ūdensizturība: Divpusējās blīves izslēdz mitrumu mitrā vidē
• Pagarināts gultņu kalpošanas laiks: piesārņojuma izslēgšana tieši korelē ar gultņa kalpošanas laiku

Konveijera rullīšu izstrādājumiem, kas darbojas putekļainā vai mitrā vidē — raktuvēs, karjeros, āra krājumu konveijeros — blīvējuma kvalitāte bieži vien ir starpība starp trīs mēnešu un trīs gadu kalpošanas laiku.

Keramikas konveijera spriegotājs: nodilumizturība un korozija

Keramikas konveijera spriegotājs ir konveijera rullītis, kas izgatavots ar alumīnija oksīda (alumīnija oksīda) virsmām, nevis no tērauda vai gumijas. Šī materiālu izvēle nodrošina īpašas priekšrocības agresīviem lietojumiem.

Materiālu īpašības

Alumīnija oksīda (Al₂O3) keramika piedāvā:

• Augsta cietība: pārsniedz 80 pēc Rockwell HRA skalas, ievērojami cietāka nekā tērauds
• Skābes izturība: to neietekmē skābie šķīdumi, kas korodē tērauda veltņus
• Sārmu izturība: ķīmiski stabils pamata vidē
• Nodilumizturība: Izdzīvo saskari ar asiem, cietiem materiāliem, kas varētu izspiest tēraudu vai gumiju

Piemērotas lietojumprogrammas

Keramikas konveijera veltnis tiek plaši izmantots kalnrūpniecībā, smiltīs un grants, tērauda metalurģijā, ķīmiskajā rūpniecībā un citās nozarēs, kur:

• Augstas cietības materiāli (dzelzsrūda, takonīts, granīts) ātri nolieto tērauda spriegotājus
• Kodīga vide (mēslojuma rūpnīcas, ķīmiskā apstrāde) uzbrūk tērauda virsmām
• Liels lentes ātrums paātrina parasto konveijera rullīšu virsmu nodilumu

Kompromisi

Keramikas spriegotāji parasti maksā vairāk nekā tērauda spriegotāji un ir smagāki, tāpēc ir jāņem vērā siksnas piedziņas jauda un konstrukcijas atbalsts. Tomēr operācijām, kurās dīkstāves maiņa notiek ik pēc dažiem mēnešiem nobrāzuma dēļ, keramikas pagarinātais kalpošanas laiks bieži vien attaisno piemaksu. Keramikas konveijera nesošais veltnis piedāvā garākus intervālus starp nomaiņām, samazinot darbaspēka izmaksas un apkopes dīkstāves laiku.

Kopējie ražošanas kvalitātes rādītāji

Visiem konveijera pārnēsāšanas veltņu veidiem — spirālveida, ķemmes, apgrieztā V, keramikas — noteiktas ražošanas īpašības norāda uz kvalitāti neatkarīgi no konfigurācijas.

Augstas frekvences metināta caurule

Konveijera nesošā veltņa caurules korpusam jābūt taisnam, apaļam un vienmērīga sienas biezuma. Augstas frekvences metināšana rada šuvi ar minimālu iekšējo uzliesmojumu un konsekventu metalurģiju. Sliktas kvalitātes caurules izraisa rullīšu ekscentriskumu, radot vibrāciju un siksnas plīvošanu.

Augsta blīvuma neilona blīves

Blīves izslēdz piesārņojumu. Zema blīvuma blīves absorbē mitrumu, uzbriest un zaudē efektivitāti. Augsta blīvuma neilons saglabā izmēru stabilitāti, notur smērvielu un pasargā no piesārņojuma. Konveijera nesošais veltņa blīvējums bieži ir sastāvdaļa, kas nosaka kalpošanas laiku.

Gultņi

Divpusēji noslēgtie gultņi (saukti arī par noblīvētiem gultņiem) ir iepriekš ieeļļoti, un tiem nav nepieciešama apkope. Konveijera rullīšu gultņu izvēlei jāatbilst slodzes un ātruma prasībām; mazizmēra gultņi sabojājas priekšlaicīgi, savukārt pārāk lieli gultņi nevajadzīgi palielina izmaksas.

Apaļš tērauds

Vārpstu galiem un gultņu stiprinājuma virsmām ir nepieciešams labs apaļums un virsmas apdare. Neprecīzas vārpstas rada novirzes, nevienmērīgi noslogojot gultņus un izraisot priekšlaicīgu konveijera nesošā rullīšu bloka atteici.
